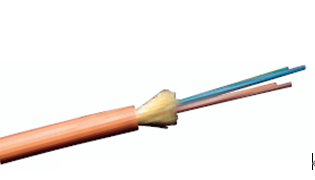

BELDEN的分布光缆设计用于从小芯数到大芯数的室内安装。它为主干和水平应用提供极高的灵活性。这些光缆适用900微米紧缓冲光纤制造，有多模（62.5微米和50微米）、单模或二者组合（复合）。所有的光缆均为竖井OFNR/FT4级、通风管（阻燃）OFNP/FT6级，也有低烟无卤LSZH型号可供选择。
BELDEN的分布光缆设计用于从小芯数到大芯数的室内安装。它为主干和水平应用提供极高的灵活性。这些光缆适用900微米紧缓冲光纤制造，有多模（62.5微米和50微米）、单模或二者组合（复合）。所有的光缆均为竖井OFNR/FT4级、通风管（阻燃）OFNP/FT6级，也有低烟无卤LSZH型号可供选择。
特性与益处
•有从2芯到144芯等规格
•900微米紧缓冲层光纤允许用于现场安装连接器
•竖井(OFNR/FT4)、通风管(阻燃)(OFNP/FT6)级，低烟无卤LSZH级
•柔韧的热塑性塑料护套提供优良的操作特性
•光纤和线缆子单元有彩色编码方便识别
•以米为单位的长度标记易于测定光缆长度
•全绝缘构造无需接地。
应用
•从小芯数到大芯数光纤的需求
•建筑物内的主干
•光纤到桌面应用
•计算机室。
技术规格
环境特性
抗压强度 890N TIA/EIA-568-B.3
冲击强度 20次冲击，OFNR TIA/EIA-568-B.3
冲击强度 10次冲击，OFNP TIA/EIA-568-B.3
抗折 最少2000次 EIA-455-104
最小弯曲半径 10x电缆直径 长期无负荷
最小弯曲半径 15x电缆直径 短期一负荷
使用温度 0°C-50°C TIA/EIA-568-B.3
贮藏温度 0°C-50°C TIA/EIA-568-B.3
UL等级 - OFNR(DxxR)
OFNP(DxxP)
CSA等级 - FT4(DxxR)
FT6(DxxP)
光缆彩色编码
BELDEN分布系列的护套彩色编码标准为：多模FX300和FX600光缆用橙色，FX2000光缆用水绿色。所有单模光缆用黄色护套。光纤子单元(sub-units)彩色编码按照ANSI/TIA/EIA-568B规范。标准的彩色编码便于光纤识别, 编码如下：蓝色，橙色，绿色，棕色，灰色，白色，红色，黑色，黄色，紫色，玫瑰色或水绿色。
复合光缆(单模和多模光纤在同一光缆结构中)，第一个子单元颜色用于单模光纤，接下来的是多模光纤。
安装提示
•安装前要规划所有光缆路径，确保光缆维持最小弯曲半径，并且不会受到化学的或机械的损伤
•在安装期间，要监控光缆的拉力, 确保光缆的拉力不会超标
•使用可自由转动的拉线器以防止光缆扭纹
•放置光缆时要清除拐角，并且光缆不可铺设在任何有尖角或尖棱的地方
•如使用空导管，可为光缆安装内管以提供额外的保护。这将使未来安装光缆更容易和安全
•光缆在天花板上自由布放时，须以固定间隔绑扎，扎紧的程度为线缆不弯。微弯确实会影响光的传播
•拉拽线缆时，不能拉外皮，否则外皮会变形伸长。只能让加强纤维受力，在光缆端头打结或使用线缆夹具来拉线
订货提示
•可能有光缆剪切费或最小订货量要求：请联系客户服务部
•有很多的复合光缆。基本的构造为单模和多模光纤混配。例如：12/24代表12芯单模和24芯多模总数为36芯光纤。复合光缆的机械规格请联系技术支持部
光学规格
光纤类型 | 衰减（最大） dB/km | OFL带宽(最小) MHz*Km | RML带宽(最小) MHz*Km | |||
850nm | 1300nm | 1550nm | 850nm | 1300nm | 850nm | |
FiberExpress300(62.5微米) | 3.5 | 1.25 | - | 200 | 500 | 220 |
FiberExpress600(50微米) | 3.5 | 1.25 | - | 500 | 500 | 510 |
FiberExpress2000(50微米) | 3.5 | 1.25 | - | 1500 | 500 | 2000** |
单模增强型 | - | 0.8* | 0.5 | - | - | - |
OFL：Overfill Launch RML：Restricted mode launch
*波长：1310nm **EMB：Effective Modal Bandwidth
光纤类型 | 千兆以太网距离(米) IEEE 802.3Z | 万兆以太网距离(米) | ||
1000BASE SX | 1000BASE LX | 10GBASE-S | 10GBASE-L | |
FiberExpress300(62.5微米) | 300 | 550 | 35 | - |
FiberExpress600(50微米) | 600 | 600 | 86 | - |
FiberExpress2000(50微米) | 2000 | 600 | 300 | - |
单模增强型 | - | 5000 | 10000 | |
注1：不需要模式注入调节跳线（Model launch conditioning patch cord）。
注2：欲正确设计，请参见BELDEN光纤设计指南。
注3：单模增强型光缆为满足CWDM应用需求的零水峰单模光缆，满足ITU G.652d。

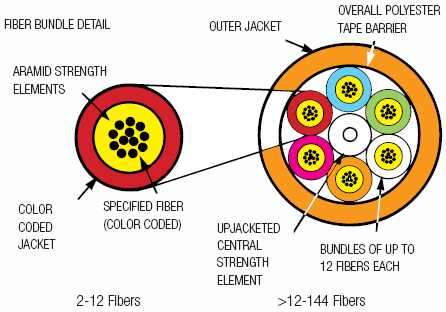

机械特性
竖井级布线光缆
芯数 | 子单 元数 | 外径 | 重量 | 最小弯曲半径 | 最大安装负载 | |
安装 | 长期 | |||||
2 | 0 | 4.67mm(0.184in.) | 19kg/km(13lb/kft) | 7.0cm(2.8in.) | 4.7cm(1.8in.) | 800N(180lb) |
4 | 0 | 5.08mm(0.200in.) | 24kg/km(16lb/kft) | 7.6cm(3.0in.) | 5.1cm(2.0in.) | 800N(180lb) |
6 | 0 | 5.59mm(0.220in.) | 28kg/km(19lb/kft) | 8.4cm(3.3in.) | 5.6cm(2.2in.) | 1200N(270lb) |
8 | 0 | 5.97mm(0.235in.) | 33kg/km(22lb/kft) | 8.9cm(3.6in.) | 6.1cm(2.4in.) | 1200N(270lb) |
12 | 0 | 6.48mm(0.255in.) | 40kg/km(27lb/kft) | 9.6cm(3.8in.) | 6.6cm(2.6in.) | 1334N(180lb) |
24 | 4 | 12.60mm(0.496in.) | 124kg/km(83Ib/kft) | 18.8cm(7.4in.) | 12.7cm(5.0in.) | 4270N(960Ib) |
36 | 6 | 16.36mm(0644in.) | 204kg/km(137Ib/kft) | 24.6cm(9.7in.) | 16.5cm(6.4in.) | 6405N(1440Ib) |
48 | 4 | 15.93mm(0.627in.) | 195kg/km(131Ib/kft) | 23.9cm(9.4in.) | 16.0cm(6.3in.) | 4208N(945Ib) |
72 | 6 | 19.10mm(0.750in.) | 290kg/km(195Ib/kft) | 28.6cm(11.3in.) | 19.1cm(7.5in.) | 6005N(1350Ib) |
144 | 12 | 24.49mm(0.964in.) | 467kg/km(314Ib/kft) | 36.8cm(14.5in.) | 24.4cm(9.6in) | 12210N(2745Ib) |
通风管级布线光缆
芯数 | 子单 元数 | 外径 | 重量 | 最小弯曲半径 | 最大安装负载 | |
安装 | 长期 | |||||
2 | 0 | 4.67mm(0.184in) | 19kg/km(13Ib/kft) | 7.0cm(2.8in) | 4.7cm(1.8in) | 800N(180Ib) |
4 | 0 | 4.42mm(0.174in) | 19kg/km(13Ib/kft) | 7.0cm(2.8in) | 4.7cm(1.8in) | 867N(195Ib) |
6 | 0 | 4.83mm(0.190in) | 22kg/km(15Ib/kft) | 7.6cm(3.0in) | 5.1cm(2.0in) | 1200N(270Ib) |
8 | 0 | 5.64mm(0.222in) | 28kg/km(19Ib/kft) | 8.5cm(3.3in) | 5.6cm(2..2in) | 1200N(270Ib) |
12 | 0 | 5.72mm(0.255in) | 33kg/km(23Ib/kft) | 8.6cm(3.4in) | 5.8cm(2.3in) | 1334N(300Ib) |
24 | 4 | 12.52mm(0.493in) | 132kg/km(89Ib/kft) | 19.0cm(7.5in) | 12.6cm(6.1in) | 5618N(1263Ib) |
36 | 6 | 15.34mm(0.604in) | 202kg/km(136Ib/kft) | 23.4cm(9.2in) | 15.6cm(7.3in) | 8509N(1913Ib) |
48 | 4 | 15.62mm(0.615in) | 199kg/km(134Ib/kft) | 23.4cm(9.2in) | 15.7cm(7.4in) | 8509N(1913Ib) |
72 | 6 | 19.91mm(0.784in) | 323kg/km(217Ib/kft) | 30.0cm(11.8in) | 19.8cm(7.8in) | 9310N(2093Ib) |
144 | 12 | 26.34mm(1.037in) | 543kg/km(365Ib/kft) | 39.6cm(15.6in) | 26.4cm(10.4in) | 16213N(3645Ib) |
低烟无卤级LSZH布线光缆
芯数 | 子单 元数 | 外径 | 重量 | 最小弯曲半径 | 最大安装负载 | |
安装 | 长期 | |||||
2 | 0 | 4.9mm(0.193in) | 24kg/km(16Ib/kft) | 7.4cm(2.9in) | 4.9cm(1.9in) | 800N(180Ib) |
4 | 0 | 5.3mm(0.209in) | 28kg/km(19Ib/kft) | 8.0cm(3.1in) | 5.3cm(2.1in) | 800N(180Ib) |
6 | 0 | 5.8mm(0.228in) | 33kg/km(22Ib/kft) | 8.7cm(3.4in) | 5.8cm(2.2in) | 1200N(270Ib) |
8 | 0 | 6.4mm(0.252in) | 38kg/km(26Ib/kft) | 9.6cm(3.8in) | 6.4cm(2..5in) | 1200N(270Ib) |
12 | 0 | 6.9mm(0.272in) | 44kg/km(30Ib/kft) | 10.4cm(4.1in) | 6.9cm(2.7in) | 1200N(270Ib) |
24 | 4 | 9.8mm(0.386in) | 79kg/km(54Ib/kft) | 14.7cm(5.8in) | 9.8cm(3.9in) | 2000N(450Ib) |
36 | 6 | 20.0mm(0.798in) | 313kg/km(214Ib/kft) | 30.0cm(11.8in) | 20.0cm(8.0in) | 7200N(1619Ib) |
48 | 4 | 21.2mm(0.835in) | 347kg/km(237Ib/kft) | 31.8cm(12.5in) | 21.2cm(8.4in) | 7200N(1619Ib) |
72 | 6 | 22.4mm(0.883in) | 395kg/km(270Ib/kft) | 33.6cm(13.2in) | 22.4cm(8.8in) | 7200N(1619Ib) |
144 | 12 | 27.6mm(1.087in) | 561kg/km(384Ib/kft) | 41.4cm(16.3in) | 27.6cm(10.9in) | 7200N(1619Ib) |
