说明

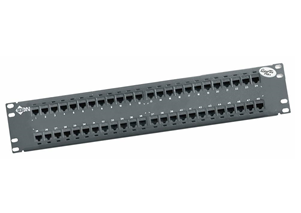

KeyConnect PS6+模块配线架是一个预装配满KeyConnect PS6+模块的快接式模块化配线架，完全满足ISO/IEC 11801:2002 Ed2.0的相关要求。KeyConnect PS6+模块超群的性能参数超越了所有6类标准中的规定，提供业界最高性能的UTP线缆的数据传输速度。所有性能指标包括 NEXT、FEXT、衰减和回损都设计成保证300MHz带宽传输的性能。

高性能、工厂装配的KeyConnect PS6+模块配线架完善了 Belden 2400系统和Belden 4800系统的产品线。

特性与益处

·达300MHz可用带宽提供超过6类的额外性能

·超群的传输性能支持高达4.8Gb/s的数据传输，提供业界最高的UTP线缆传输速度

·模块完全向后兼容于5e类，保护布线的投资

·配线架前端采用标准RJ45接口形式，同时兼容RJ11接口形式

·模块采用专利的嵌入式导线框架技术，提供长期的可靠性和稳定性

·易于区分的568A/B标识，防止端接错误

·透明保护盖舒缓线对的拉力同时便利检查

·有24口48口两种配置提供更大的设计灵活性和优化机架安装

·坚固和易于安装的设计减少安装和操作成本

.全新的颗粒质感表面喷涂装

.兼容19in设备机架、机柜和墙装支架

·集成的后部线缆管理托架用于绑扎线缆及缓解应力，保障模块端接的长期可靠性

.适用BELDEN六类线缆端接

·所有端口线架前后均有标号

·前端大型标签位置方便客户的端口标识

.每个端口带有彩色色标，可安装有文字标识条

·兼容激光打印的标签，清晰易辩，方便网络管理

·前端跳线拔插耐用性达1000次

·模块端接寿命200次

应用

·通讯室中的水平布线或设备端接

.集中点的互配端接

技术规格

物理特性

尺寸(H xWx D)

1U线架: 45 x 483 x 13 mm (1.75" x 19" x 0.5")

2U线架: 90 x 483 x 13 mm (3.5" x 19" x 0.5")

材料

·线架：钢质，16号规格，颗粒状粉末喷涂表面，黑色

.模块托：阻燃塑料，UL 94V-0；黑色

传输性能

超过ANSI/TIA/EIA-568-B.2-1，6类标准

安装提示

.在安装模块配线架之前，先规划通讯室的布局

.在规划模块配线架的安装时，要考虑将来的扩展

·若有频繁的移动、增加和改变，请使用跳插线管理附件

·仔细标识每个端口以便将来查考和定位

·用不同颜色的图标区分用户、区域或服务类型，以便识别和定位

包装

单独包装在一个硬纸盒中，包括：透明保护盖，黑色图标，线缆管理条，可激光打印标签，两套安装螺钉(4x10-32 & 4x12-24 Phillips/slotted)、与一份安装说明。
